風機是目前工業現場中應用較多的設備，電機功率較大。在我國電能最大的用戶是電機，約占總耗的50%。其中風機能耗占全部能耗比重較高，傳統風機的風量調節是依靠風門來調節，當風量需要增加時，風門的開度增加。該種調節方式簡單易行，但它是以增加管網損耗，耗費大量能源在風門上為代價的。在通常設計中，用戶配用電機的容量都要比實際高出很多，進一步造成能量的浪費。
實踐證明在風機的系統中接入變頻系統，利用變頻技術改變電機轉速來調節風量和壓力的變化，取代風門的控制，能取得明顯的節能效果。
1.節能原理

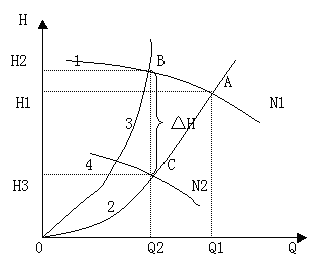

根據流體力學理論，電機軸功率P和風量Q、壓力H之間的關系為：
P=K＊H＊Q/η
其中K為常數；
η為效率。
它們與轉速N之間的關系為：
(1)
(2)
(3)
如果所需風量減少20%，則相應電機轉速降低20%，實際轉速為80%，則
節能達1-51%=49%。

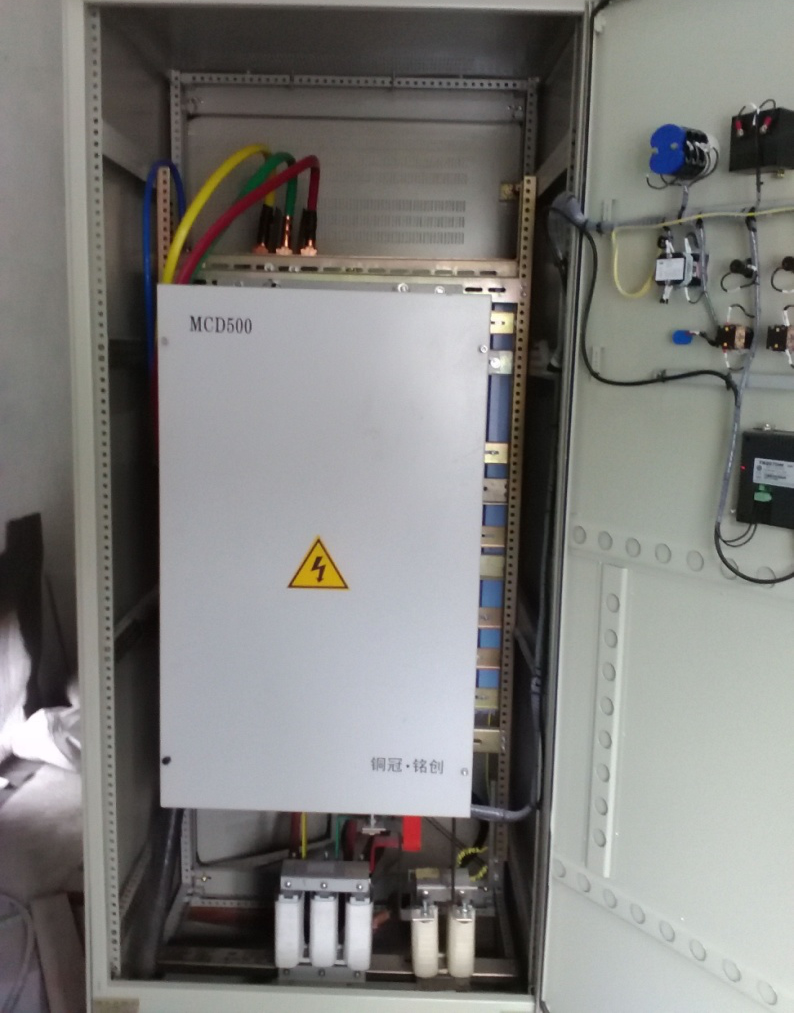

變頻器在銅陵有色金屬集團某礦200KW風機變頻改造為例

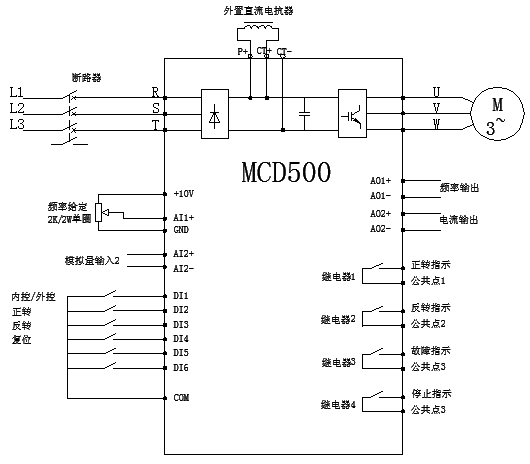

2.接線原理
3.參數設置
|
功能碼 |
設定值 |
功能說明 |
|
P0.00 |
0 |
無速度傳感器矢量控制1 |
|
P0.07 |
8 |
鍵盤模擬電位器 |
|
P0.08 |
1 |
端子AI1 |
|
P0.10 |
5 |
A與B端子切換 |
|
P1.00 |
1 |
先制動在啟動 |
|
P1.03 |
25% |
啟動直流制動電流 |
|
P1.04 |
15S |
啟動直流制動時間 |
|
P1.08 |
1 |
自由停車 |
|
P2.01 |
200 |
電機功率 |
|
P2.03 |
1473 |
電機額定轉速 |
|
P2.04 |
380 |
電機額定電壓 |
|
P2.05 |
477 |
電機額定電流 |
|
P2.06 |
100 |
電機空載電流 |
|
P5.01 |
8 |
頻率源切換 |
|
P5.02 |
1 |
正轉運行 |
|
P5.03 |
2 |
反轉運行 |
|
P5.04 |
7 |
RST復位 |
|
P5.05 |
9 |
運行命令切換至端子 |
4.小結
系統變頻改造后，運行頻率為45Hz，節能為28%左右，節電效果顯著。
采用變頻器啟停，可減少起動時對機械部件所造成的沖擊，增強系統可靠性，延長電機使用壽命。
